充液閥用在100噸以上的中、大型快速四柱油壓機上。這些壓機，油缸較大，光靠油泵供油，下行速度太慢，影響生產效率。于是，在壓機頂上設置一個上油箱，在上油箱與油缸上腔之間安裝充液閥。當活塞下降時，充液閥打開，上油箱的油直接補進油缸上腔。加壓時，充液閥關閉，靠油泵加壓。活塞上升時，充液閥打開，油缸上腔的油又回到上油箱。

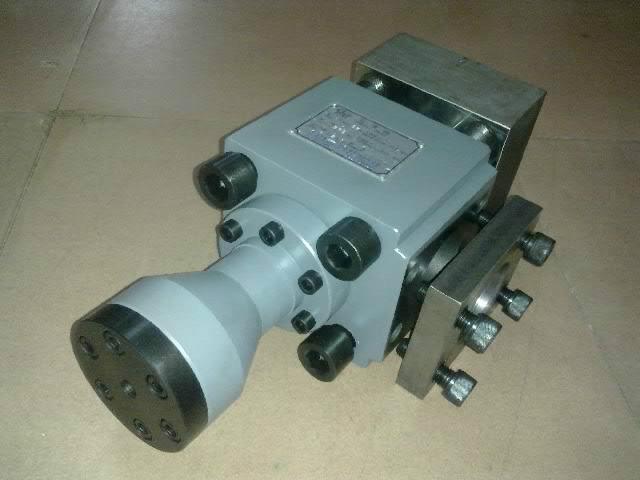

四柱油壓機充液閥
充液閥工作原理：快速四柱油壓機主缸活塞下降時，油泵供油量小，活塞因自重而下降，導致主缸上腔成真空狀態，將充油閥的閥口吸開（倒錐狀的閥芯靠彈簧向上頂著封閉的），把上油箱的油放入主缸上腔。活塞到位后，彈簧將充油閥關閉，壓機在油泵供油壓力下工作。然后要活塞反程向上，油泵向主缸下腔供油，在活塞尚未動時，下腔就有壓力了，有一根小管把這個壓力引到充油閥去打開充油閥，活塞上升時，上腔的油就回到上油箱了。上油箱滿了后，有一根大管子把多的油引出回到下油箱。
